Seção de materiais (1): Aplicação de materiais de aço de baixo carbono da série DC01-DC07

O aço de baixo carbono é responsável por uma grande proporção de materiais utilizados na fabricação de carrocerias automotivas.

Como produtos globalmente aceitos no sistema padrão europeu, o aço de baixo carbono da série DC serve como material padrão básico para todos os fabricantes de automóveis. Este artigo analisará brevemente as características do material, propriedades mecânicas, modelos de simulação CAE e aplicações específicas de placas de aço laminadas a frio DC01-DC07 e placas galvanizadas em liga de zinco DC51D + ZF-DC57D + ZF em veículos automotivos.

Classificação de materiais e sistema padrão

Os aços de baixo carbono da série DC são estritamente divididos em duas categorias para diferentes cenários de aplicação.

1.1 Chapas de aço de baixo carbono laminadas a frio (DC01-DC07)

Padrão aplicável: EN 10130:2020 (padrão europeu mais recente), equivalente ao padrão chinês GB/T 5213-2019.

•Principais Características: Excelente qualidade superficial, conformabilidade superior e menor custo.

•Suas principais vantagens de desempenho são as seguintes. Graças ao baixo teor de carbono e ao rigoroso controle de impurezas, o aço apresenta excelente conformabilidade a frio, o que permite fácil implementação de processos básicos como dobra e estampagem. Ele também tem boa soldabilidade e é adequado para aplainamento, corte e corte de alta precisão com precisão dimensional estável após o processamento.

Em termos de desempenho superficial e dimensional, os processos de laminação a frio e acabamento proporcionam uma superfície lisa, livre de incrustações óbvias, rachaduras e outros defeitos, de modo que o revestimento subsequente pode ser realizado sem retificação extra. Além disso, os produtos apresentam alta precisão em espessura e largura com boa consistência de lote.

Definição de designação de grau:

D: Aço plano para conformação a frio

C: Folha base laminada a frio

Numeral: Representa o grau de conformação, quanto maior o número, melhor a conformabilidade

1.2 Chapas de aço galvannealed por imersão a quente (DC51D+ZF ~ DC57D+ZF)

•Norma aplicável: EN 10346:2022 (a mais recente norma europeia), correspondente à norma Baosteel Q/BQB 420-2020.

•Principais características: Um revestimento de liga de zinco-ferro é aplicado no substrato laminado a frio, melhorando a resistência à corrosão e a adesão da tinta em mais de três vezes.

•Definição de Designação de Classe:

•As duas primeiras letras D: Aço plano para conformação a frio

•Figuras 51 a 57: Graus de conformabilidade correspondentes a DC01-DC07 (Grau 55 é omitido na norma)

•A terceira letra D: galvanizado por imersão a quente

•+ZF: Revestimento de liga de zinco-ferro (Galvannealed), distinto do revestimento de zinco puro + Z

Modelos de materiais principais para simulação CAE

Em simulações de colisão automotiva e estampagem, o aço de baixo carbono da série DC é modelado principalmente usando os dois tipos a seguir:

2.1 Modelo preferido para simulação de colisão: MAT_024

Modelo de plasticidade linear por partes, aplicável à análise de colisão e rigidez de todos os aços DC.

•Parâmetros básicos gerais (para todos os aços DC):

• Densidade ρ = 7,85e-6 kg/mm³

•Módulo de Young E = 210 GPa

• Razão de Poisson ν = 0,3

• Parâmetros de taxa de deformação: C = 40,0, P = 5,0 (valores gerais recomendados; dados de materiais medidos devem ser usados para simulação de alta precisão)

•Informação necessária: curva tensão-deformação plástica verdadeira (são recomendados dados medidos dentro da faixa de deformação plástica de 0 a 0,5)

2.2 Modelo preferido para simulação de estampagem: MAT_124

Modelo de rendimento Barlat de 3 parâmetros, que simula com precisão a anisotropia de chapas de aço.

•Insumos adicionais necessários: Taxa de deformação plástica (valor r) e expoente de endurecimento por trabalho (valor n) (consulte a tabela de propriedades mecânicas para diferentes graus)

•Nota complementar: MAT_133 (Barlat Yld2000) é recomendado para simulação de estampagem de alta precisão para melhor precisão.

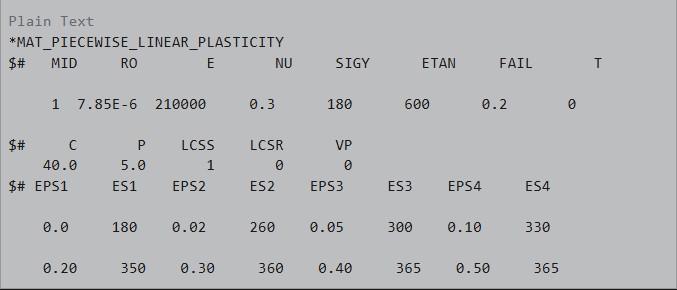

Código de modelo MAT_24 típico para DC04

Propriedades Mecânicas

3.1 Propriedades Mecânicas do Laminado a Frio DC01-DC07 (EN 10130:2020)

3.2 Propriedades Mecânicas do Aço Galvannealed DC51D+ZF~DC57D+ZF (EN 10346:2022)

Principais notas de desempenho

•Resistência ao escoamento: Para aços de baixo carbono laminados a frio DC01~DC07, quanto maior o número da classe, menor o teor de carbono e mais elementos de microliga adicionados. Consequentemente, o limite de escoamento diminui gradualmente, enquanto o alongamento e a estampabilidade profunda melhoram. Um limite de escoamento mais baixo significa menos resistência à deformação plástica e melhor conformabilidade. DC07 oferece a conformabilidade ideal nesta série e é adequado para processos de estampagem profunda extremamente complexos.

•Alongamento: Quanto maior o número, melhor será a plasticidade e menor será a probabilidade de rachar.

•valor-r: Um indicador central para capacidade de desenho profundo. Um valor r mais alto significa desempenho superior de estampagem profunda.

•valor n: Um parâmetro chave para conformação por estiramento. Valor n mais alto significa melhor capacidade de deformação uniforme.

Aplicações direcionadas em componentes de veículos

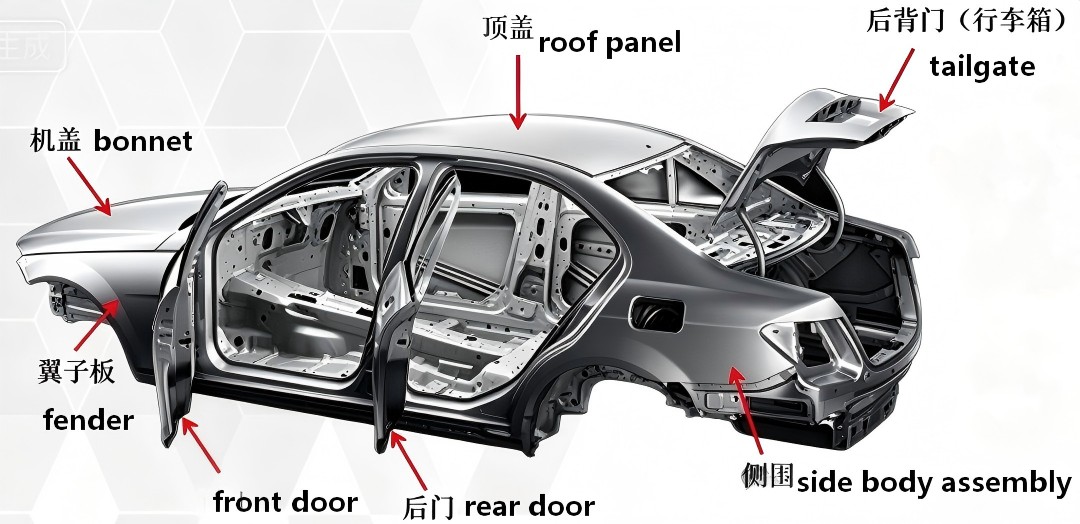

4.1 Painéis Externos da Carroceria

Chapas de aço galvanizado são predominantemente usadas em painéis externos de carrocerias de veículos de passageiros convencionais, enquanto um pequeno número de chapas de aço laminadas a frio ainda são aplicadas em veículos comerciais de baixo custo.

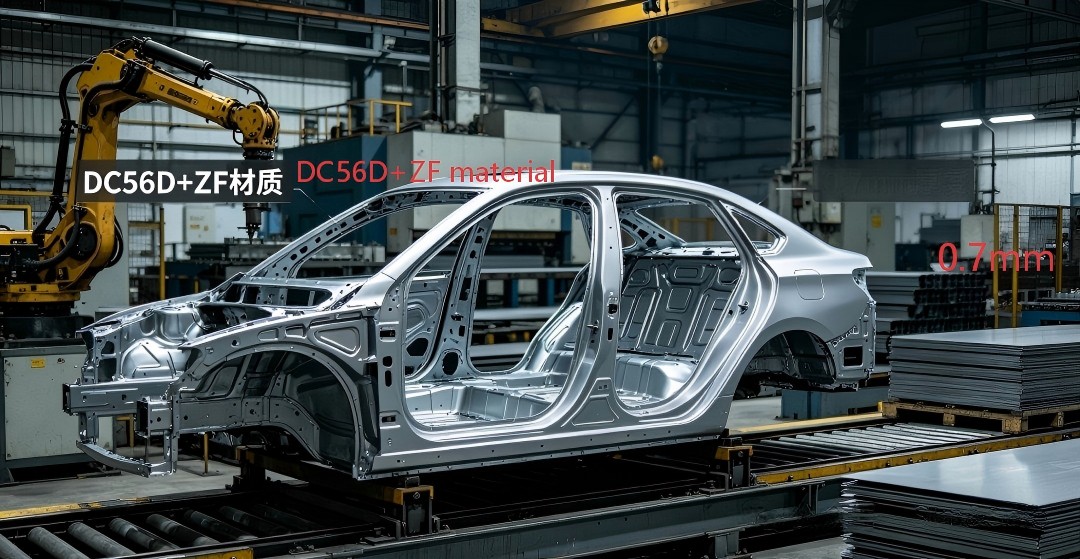

Figura 1: Painel externo lateral da carroceria (DC56D+ZF / 0,7 mm) – O maior e mais complexo painel externo da carroceria do veículo

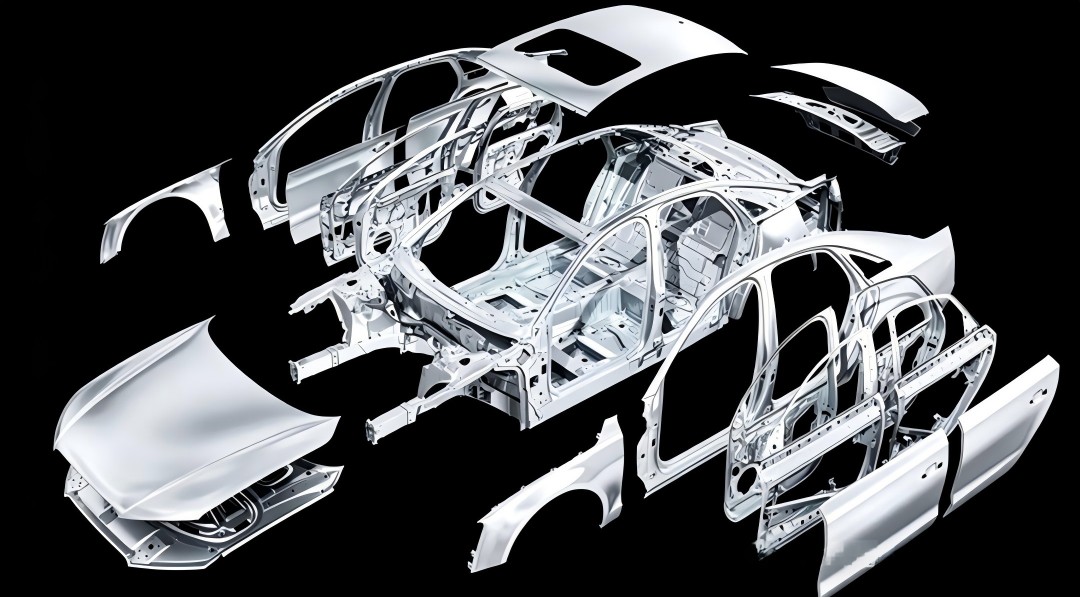

4.2 Painéis Internos da Carroceria e Componentes Estruturais

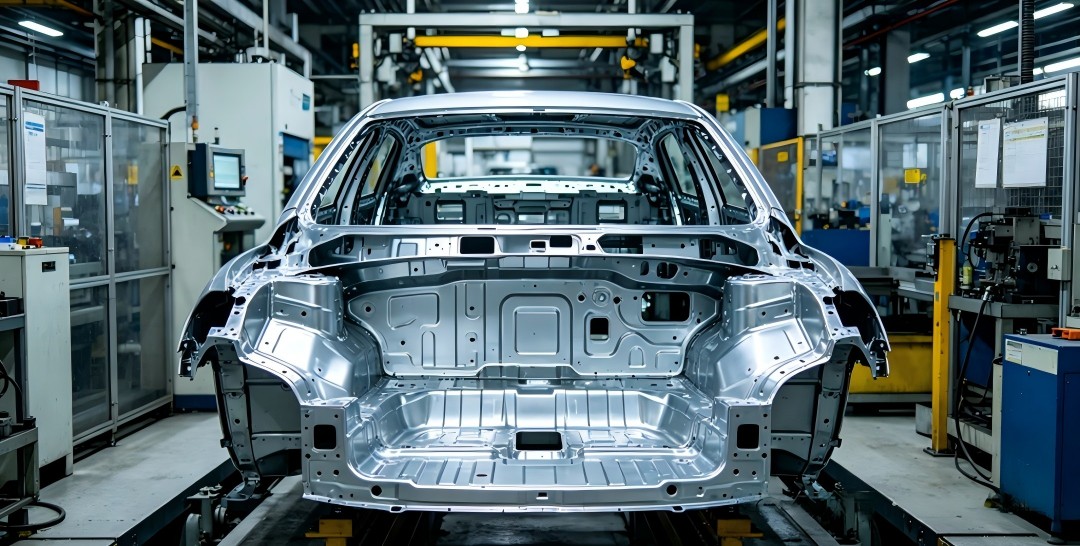

Figura 2: Conjunto Piso Frontal (DC04 / DC54D+ZF / 0,8mm) – Peça estampada de grande área

4.3 Chassi e Componentes Especiais

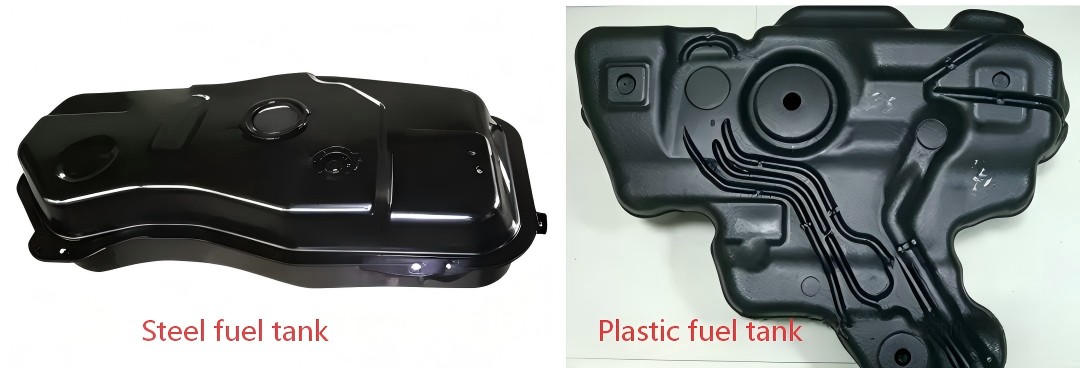

Os tanques de combustível de plástico são amplamente adotados em veículos de passageiros, enquanto os tanques de combustível de metal ainda são usados para veículos comerciais e alguns veículos para fins especiais.

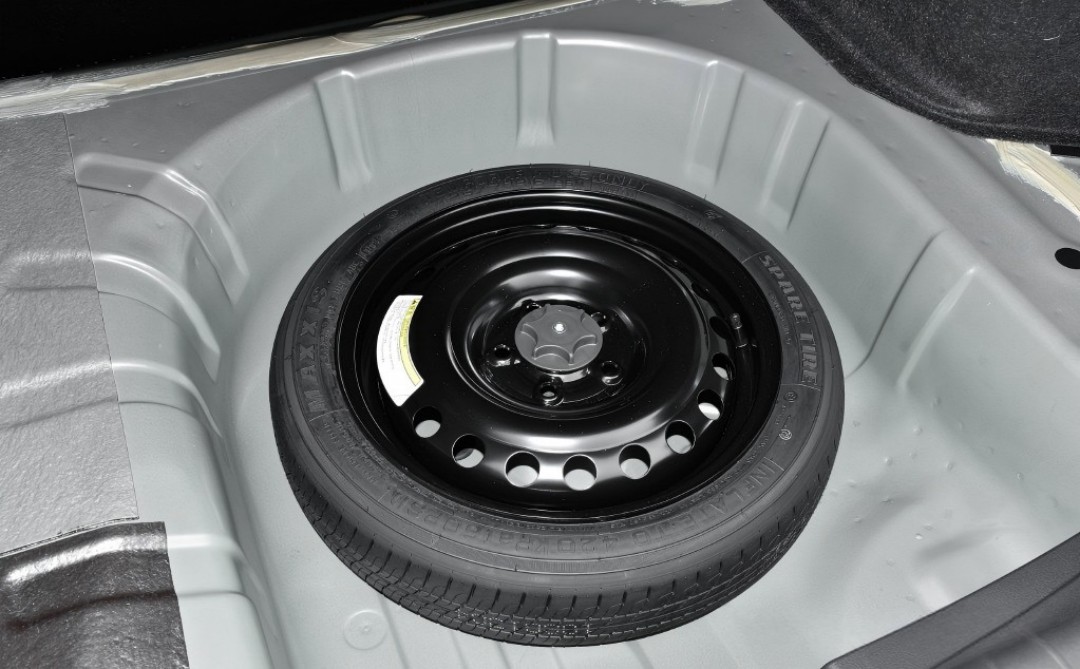

Figura 3: Poço da roda sobressalente do veículo (DC06/DC56D+ZF/0,8mm) – Componente estampado profundo

Texto Simples

Etapa 1: Determinar os requisitos de resistência à corrosão

├─ Ambiente interno seco → Selecione aço laminado a frio (DC01-DC07)

└─ Áreas externas expostas / Chassi / Ambiente úmido → Selecione aço galvannealed (DC51D+ZF-DC57D+ZF)

Etapa 2: julgar a complexidade da formação do componente

├─ Dobra/flange simples / Suportes pequenos → DC01/DC51D+ZF

├─ Desenho normal / Placas de reforço / Travessas → DC03/DC52D+ZF

├─ Estampagem profunda / Painéis internos gerais / Painéis de piso → DC04/DC53D+ZF

├─ Estampagem extra profunda / Painéis internos complexos / Carcaças de rodas → DC05/DC54D+ZF

├─ Estampagem ultraprofunda / Painéis externos / Poços de roda sobressalente → DC06/DC56D+ZF

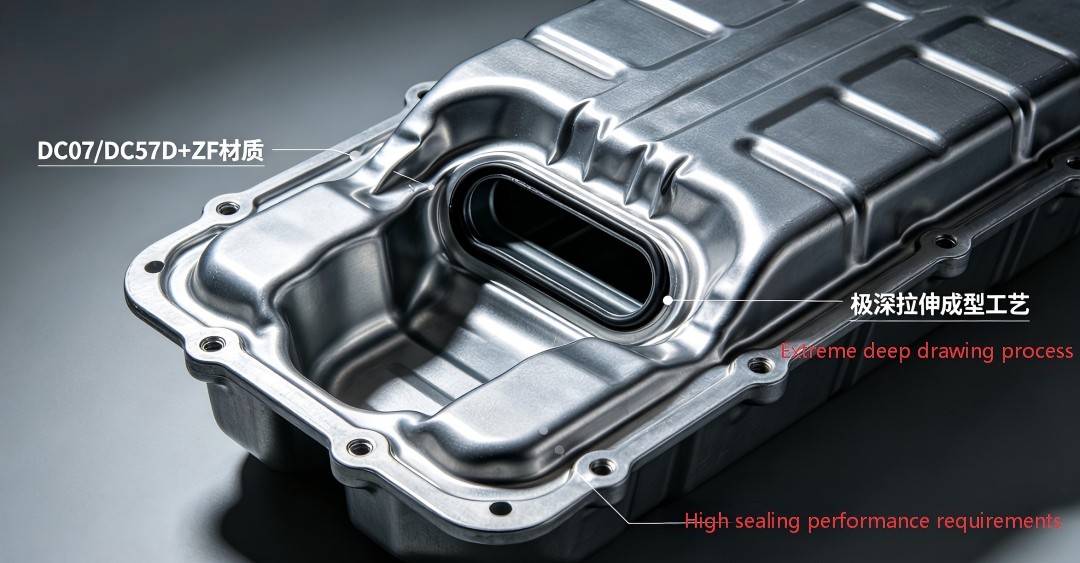

└─ Estampagem extrema / Tanques de combustível metálicos → DC07/DC57D+ZF

Etapa 3: verificação de otimização de custos

├─ Priorize aços de qualidade inferior se os requisitos de desempenho forem atendidos

├─ Para o mesmo tipo: O aço laminado a frio é aproximadamente 8%-12% mais barato que o aço galvannealed

└─ DC01 custa cerca de 10% -15% menos que DC06

Tabela de comparação das principais notas no país e no exterior

6.1 Comparação de graus de chapas de aço de baixo carbono laminadas a frio

6.2 Comparação de graus de chapas de aço galvannealed por imersão a quente

Nota complementar: As classes padrão nacionais chinesas adotam o prefixo DX, que tem desempenho idêntico às classes de prefixo DC europeu e podem ser usadas de forma intercambiável.

Tendências e notas do setor

7.1 Três Principais Tendências de Desenvolvimento

1. Substituição completa da chapa galvanizada: As principais montadoras alcançaram 100% de galvanização para os painéis externos da carroceria. A taxa de galvanização dos painéis internos aumentou de 60% em 2020 para mais de 85% em 2025.

2. Crescente consumo de aço de trefilação ultraprofunda: Com projetos automotivos cada vez mais complexos, a proporção de DC06/DC07 e DC56D+ZF/DC57D+ZF utilizados aumentou de 10% para 25%.

3. Especificação fina: Através da otimização do processo de formação, os principais fabricantes de automóveis geralmente substituíram o aço de 0,7 mm por aço de 0,65 mm, e alguns modelos começaram a usar aço de 0,6 mm ou mesmo 0,55 mm.

7.2 Equívocos comuns na seleção de materiais

•❌ Seleção cega de aço de alta qualidade: O uso do DC07 para componentes aplicáveis ao DC06 aumentará os custos de material em aproximadamente 5% a 8%.

•❌ Negligenciar diferenças de revestimento: O revestimento de liga de zinco-ferro (+ZF) oferece soldabilidade 30% melhor e maior adesão de tinta do que o revestimento de zinco puro (+Z), tornando-o mais adequado para carrocerias automotivas.

•❌ Ignorância do efeito da taxa de deformação: A exclusão dos parâmetros C e P na simulação de colisão levará a resultados cerca de 15%-20% mais suaves do que as condições reais.

•❌ Usando parâmetros de materiais uniformes: Simulações de alta precisão devem usar os dados reais medidos fornecidos pelo fornecedor para os materiais e não podem usar parâmetros gerais diretamente.

Referência rápida: defeitos comuns de estampagem de aço e soluções da série DC

8.1 Defeitos Gerais (Aplicável tanto ao aço laminado a frio quanto ao aço galvannealed)

8.2 Defeitos Específicos de Chapas de Aço Galvanizado (DC51D+ZF ~ DC57D+ZF)

8.3 Parâmetros do Processo de Estampagem de Referência para Diferentes Classes de Aço DC

Conclusão

O aço de baixo carbono da série DC serve como pedra angular da indústria automotiva e é um material fundamental que todos os engenheiros automotivos precisam dominar.

Uma compreensão completa das diferenças de propriedades entre vários tipos e soluções para defeitos comuns de estampagem permite o equilíbrio ideal entre desempenho, qualidade e custo no design do produto.

Com o avanço da eletrificação automotiva, o aço de baixo carbono da série DC é continuamente atualizado. Complementa o aço de alta resistência e a liga de alumínio, sustentando conjuntamente o desenvolvimento sustentável da indústria automotiva.
