Seção de materiais (IX): análise e aplicação de aços de baixa liga e alta resistência das séries QStE e HC-LA

一、Visão geral do material e posicionamento do conceito

1.1 Definição e Classificação Principal (Série QStE e Série HC/LA)

As classes das séries QStE e HC/LA são os aços de baixa liga e alta resistência (Aço LAHS) mais amplamente utilizados para redução de peso automotivo atual.

Sua maior diferença em relação aos "aços estruturais de liga de qualidade" mencionados anteriormente, como 40Cr e 16MnCr5, reside em: essas chapas de aço alcançam alta resistência principalmente por meio de microligas (Nb, Ti, V) e Processamento Termomecânico Controlado (TMCP), em vez de tratamento térmico pós-final.

Conseqüentemente, eles oferecem inerentemente excelente conformabilidade a frio, tornando-os altamente adequados para a fabricação de componentes estruturais de carrocerias complexos por meio de estampagem, perfilagem e outros processos.

Essas duas famílias de aços são coletivamente denominadas Aços de Alta Resistência e Baixa Liga (HSLA) para conformação a frio. Eles representam o material de base leve dominante na indústria automotiva global, respondendo por 40% a 60% do consumo de aço em BIWs (Body-in-White).

Sua rota técnica principal consiste em design de baixo carbono + microliga (Nb/Ti/V) + TMCP. A alta resistência mecânica é obtida pelo refinamento do grão e pelo fortalecimento da precipitação. Os materiais atendem ao desempenho desejado conforme produzidos e podem ser estampados diretamente sem tratamento térmico subsequente, atingindo um equilíbrio ideal entre resistência, conformabilidade e custo.

1.2 Regras de nomenclatura de números de materiais

• Série QStE (Padrão: EN 10149-2, Q/BQB 310, GB/T 20887.1)

• Q: Aço conformado a frio; St: Aço estrutural; E: Laminado a quente

• Números: Limite de escoamento mínimo (MPa)

• TM: Processo de laminação mecânica a quente (TMCP)

• Série HC/LA (Padrão: EN 10268, Q/BQB 410, GB/T 20887.2)

• HC: laminado a frio; LA: Baixa liga de alta resistência

• Números: Limite de escoamento mínimo (MPa)

• D: Classe de estampagem profunda; +Z: Galvanização a quente (GI); +ZF: Revestimento de liga de zinco-ferro (GA)

1.3 A diferença essencial dos aços estruturais de liga tradicional

Este é um ponto que muitos engenheiros tendem a confundir. A principal diferença está no mecanismo de reforço:

二、Análise aprofundada dos principais indicadores de desempenho

2.1 Composição Química e Microestrutura

Composição Típica de Fusão (% em peso)

Microestrutura

• Série QStE: Ferrita + 5%-15% Perlita, grau de alta resistência (≥500 MPa) com uma pequena quantidade de Bainita, tamanho de grão 5-10 μm

• Série HC/LA: Ferrita + ≤5% Perlita, grau de alta resistência com uma quantidade muito pequena de Bainita, tamanho de grão 3-8 μm

• Sem estrutura martensítica, possuindo excelente conformabilidade a frio e tenacidade a baixas temperaturas

2.2 Propriedades Físicas Gerais

• Densidade: 7.850 kg/m³

• Módulo elástico E: 210 GPa

• Razão de Poisson ν: 0,3

• Coeficiente de expansão linear: 11,5×10⁻⁶ /℃ (20-100℃)

• Condutividade térmica: 50 W/(m・K)

• Ponto de fusão: 1520-1530°C

• Temperatura operacional de longo prazo: ≤200°C

• Temperatura de distorção por calor: aproximadamente 500-600°C

2.3 Tabela completa de parâmetros de propriedades mecânicas (incluindo relação rendimento/resistência)

Nota: Todas as propriedades são resultados de testes de tração longitudinal à temperatura ambiente, A80 é o alongamento em um comprimento de referência de 80 mm

Interpretação dos principais indicadores de desempenho (obrigatório para engenheiros)

1. Relação rendimento/resistência (Re/Rm):

○ Significado: Reflete a reserva plástica e a capacidade de resistência à sobrecarga do material

○ Regra: Quanto maior a resistência, maior a relação rendimento/resistência; para a mesma resistência, a série HC é ligeiramente inferior à série QStE

○ Aplicação: Relação rendimento/resistência < 0,7 → Boa conformabilidade e forte resistência à torção; Relação rendimento/resistência > 0,75 → Maior recuperação, maior dificuldade de conformação

2. Índice de endurecimento (valor n):

○ Significado: Reflete a capacidade de endurecimento por deformação do material; quanto maior o valor n, mais uniforme será a deformação

○ Típico: O valor n do HC260LA é o mais alto (0,22), adequado para peças complexas de repuxo profundo; o valor n de QStE550TM é o mais baixo (0,14), adequado para laminação simples

3. Coeficiente de Anisotropia de Espessura (valor r):

○ Significado: Reflete a resistência à deformação do material na direção da espessura; quanto maior o valor de r, menos propenso a fissuras por afinamento

○ Típico: O valor r da série HC (1,2-2,0) é significativamente maior que o da série QStE (0,8-1,3)

4. Taxa de Expansão (ELA):

○ Significado: Reflete a capacidade de formação de arestas do material, determinando diretamente o sucesso ou fracasso dos processos de flexão e expansão

○ Regra: Quanto maior a resistência, menor a taxa de expansão; para a mesma resistência, a série HC é superior à série QStE

2.4 Meio Ambiente e Propriedades Químicas

• Resistência à corrosão:

○ Placa nua: A taxa de corrosão atmosférica é de aproximadamente 0,1 - 0,2 mm por ano. Deve ser revestido para proteção.

○ Chapa galvanizada por imersão a quente (LAD + Z): A espessura da camada de zinco é de 80 - 120 g/m², o que aumenta a resistência à corrosão em 5 - 8 vezes.

• Resistência às intempéries:

○ Após o revestimento, pode atender aos requisitos para uso em veículos por mais de 10 anos.

○ Resistência a solventes: Boa. Ele pode suportar meios automotivos comuns, como gasolina, óleo de motor e anticongelante.

三、Processo completo de fabricação e processamento

3.1 Processos Básicos de Produção

1. Série QStE (laminação a quente e lavagem ácida):

○ Fabricação de aço do conversor + refino LF/RH → Lingotamento Contínuo de Tiras Finas → Laminação Mecânica a Quente TMCP (Temperatura de Laminação Final 850-900°C, Temperatura da Bobina 500-650°C) → Lavagem com Ácido Clorídrico → Produto Acabado

○ Pontos-chave: Obtenha grãos finos de ferrita e precipitados dispersos por meio de laminação e resfriamento controlados

2. Série HC/LA (laminação a frio e recozimento):

○ Placa lavada com ácido quente → Laminação a frio (taxa de redução de 60-80%) → Recozimento contínuo (780-850°C por 30-120 segundos) → Endireitamento → Produto acabado

○ Pontos-chave: Controle o tamanho do grão de recristalização durante o recozimento contínuo para garantir a conformabilidade

3. Galvanização por imersão a quente (LAD + Z):

○ Após o recozimento contínuo, entre diretamente no recipiente de zinco para galvanização por imersão a quente para formar um revestimento de zinco puro, fornecendo proteção ao ânodo sacrificial

3.2 Pontos Chave de Junção de Processos

Soldagem por pontos (mais comumente usada na indústria automotiva)

• Faixa de parâmetros: Corrente 8-15 kA, Pressão 2-5 kN, Tempo 0,2-0,5 s

• Precauções:

○ A zona afetada pelo calor (ZTA) pode apresentar um leve amolecimento (a resistência diminui em 5-10%), com uma largura de zona de amolecimento de aproximadamente 1-2 mm, o que é um fenômeno normal

○ A soldagem a ponto de placas galvanizadas requer um aumento apropriado de corrente e pressão para evitar respingos na camada de zinco

○ Recomenda-se o uso de máquinas de solda a ponto com inversor de média frequência

Soldagem a laser

• Vantagens: Velocidade de soldagem rápida, pequena zona afetada pelo calor e pequena deformação

• Aplicável: Painéis de montagem de carroceria, estruturas de anel de porta

• Precauções: A folga de montagem deve ser ≤ 0,1 mm e é necessária proteção contra gás argônio

Soldagem MIG/MAG

• Aplicável: Vigas de chassi, estruturas, etc., para soldagem de chapas grossas

• Arame de solda: ER50-6

• Precauções: Controle a entrada de calor de soldagem para evitar a formação de grãos grossos

3.3 Pontos-chave dos processos de prensagem e conformação

1. Controle Springback:

○ O retorno elástico em aço de alta resistência é o maior problema. O retorno elástico do QStE500TM/QStE550TM é 2 a 3 vezes maior que o do aço comum de baixo carbono

○ Solução: Compensação reversa da superfície do molde, aumento da força de fixação, otimização do projeto de nervuras elásticas

2. Prevenção de fissuras nas bordas:

○ Motivo: Após o corte, a aresta gera endurecimento e microfissuras, causando trincas durante a expansão/flangeamento do furo

○ Solução: A folga de corte deve ser controlada em 10-15% da espessura da placa, usar corte de borda arredondada e aumentar o raio do flange

3. Controle de rugas:

○ Motivo: Força de fixação insuficiente ou fluxo irregular de material

○ Solução: Aumentar a força de fixação, otimizar o layout das nervuras elásticas

四、 Aplicações práticas para veículos completos industriais e automotivos

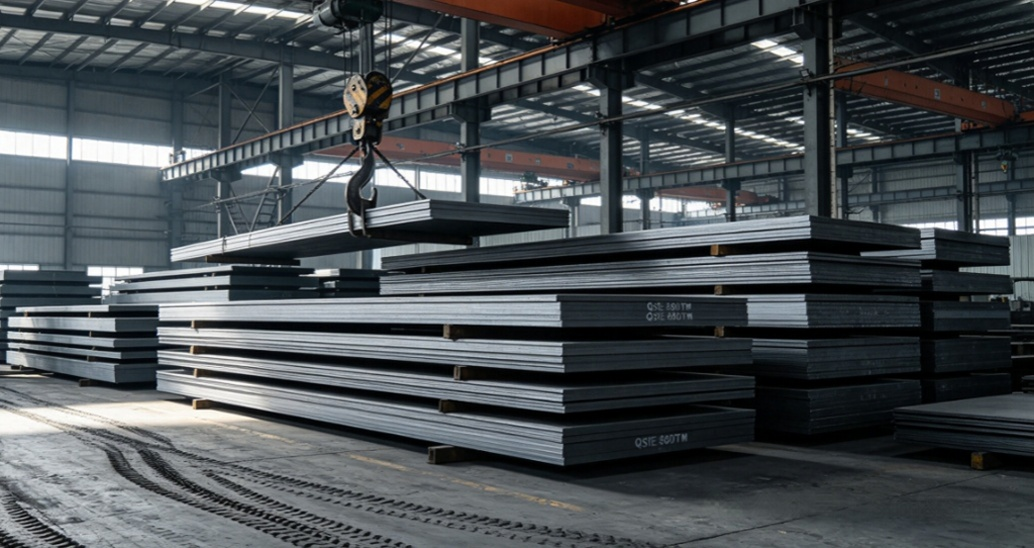

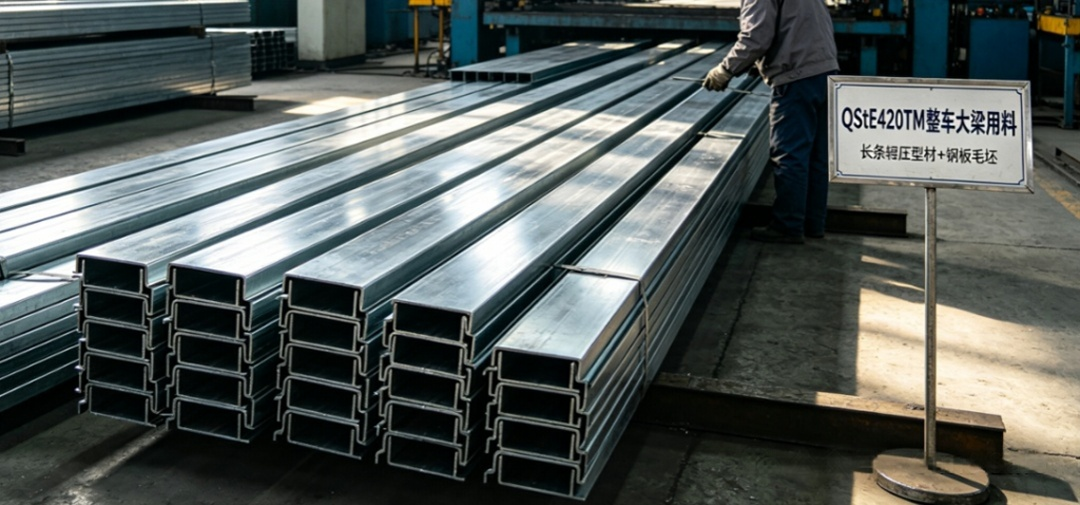

4.1 Série QStE (Folha laminada a quente lavada com ácido) - Componentes principais do chassi e do veículo comercial

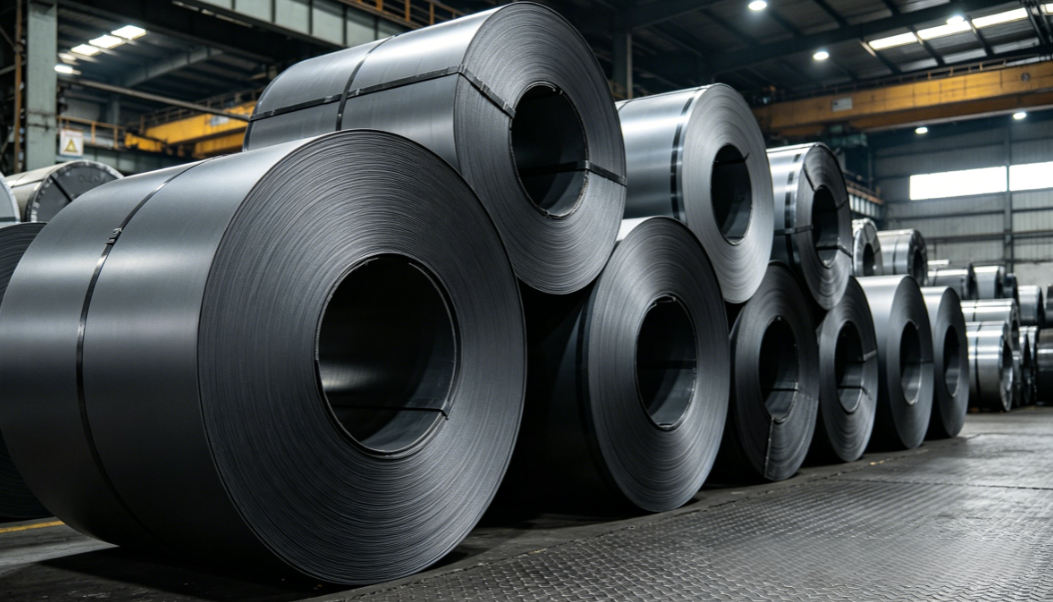

4.2 Série HC/LA (Chapas de Aço Laminadas a Frio) - Componente Principal da Carroceria em Branco

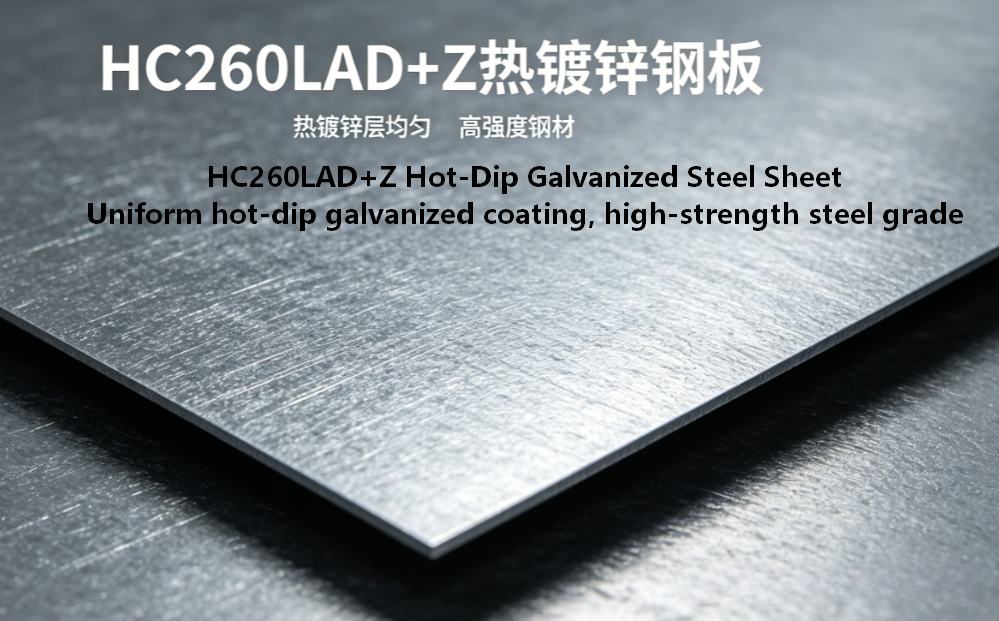

4.3 Série HC/LAD+Z (Chapa Galvanizada por Imersão a Quente) - Especializada para Prevenção de Corrosão

4.4 Últimas tendências de aplicativos

• Veículos de Nova Energia: A parte inferior da bateria utiliza extensivamente QStE500TM/QStE550TM, o que pode reduzir o peso em 15-25% em comparação com o aço tradicional de baixo carbono.

• Corpo Integrado: A estrutura do anel da porta adota soldagem por pontos a laser HC420LA/HC500LA, reduzindo o número de peças em mais de 30%.

• Ultra-Alta Resistência: QStE600TM e HC600LA iniciaram aplicações em pequena escala, aumentando ainda mais o efeito de leveza.

五、 Aplicativo de simulação CAE

5.1 Seleção de Modelo de Material (LS-DYNA)

5.2 Principais parâmetros de entrada da simulação

Parâmetros Gerais

• Densidade: 7.850 kg/m³

• Módulo elástico: 210 GPa

• Índice de Poisson: 0,3

Parâmetros de taxa de deformação Cowper-Symonds

A uma taxa de deformação de 1000s⁻¹, a resistência ao escoamento do HC340LA é aproximadamente 1,3-1,4 vezes maior que a da carga estática, que é 440-480 MPa.

5.3 Equívocos Comuns em Simulação e Correções

1. Não utilizar curvas tensão-deformação de engenharia: devem ser inseridas as curvas reais obtidas nos ensaios de tração; caso contrário, os resultados na zona de alta tensão serão severamente distorcidos.

2. A simulação de recuperação deve usar solucionadores implícitos: Os solucionadores explícitos podem ter erros de recuperação superiores a 30%.

3. A fissuração das bordas não pode ser determinada apenas pelo critério FLD: o modelo CrachFEM ou GISSMO deve ser introduzido e os dados de teste da taxa de expansão devem ser inseridos.

4. As juntas de soldagem não podem ser simplesmente conectadas nos nós: a soldagem a ponto usa *CONSTRAINED_SPOTWELD e a soldagem a laser usa um elemento de casca para simular a solda.

六、Modos de falha e análise de confiabilidade

6.1 Falha de Pressão

• Springback: A falha mais comum, resultando em desvios dimensionais das peças

○ Solução: Inverter a compensação da superfície do molde, aumentar a força de fixação

• Fissuras na borda de cisalhamento: Fissuras na borda durante flangeamento ou alargamento

○ Solução: Otimizar o processo de corte, aumentar o raio do flange

• Enrugamento: Causado por fluxo irregular de material

○ Solução: Aumentar a força de fixação, otimizar o design das nervuras elásticas

6.2 Falha de Colisão

• Fratura dúctil: Fratura por tração em áreas de alta tensão

○ Simulação: Use o modelo GISSMO, considere a influência da triaxialidade de tensão

• Fratura por cisalhamento: Fratura dominada por tensão de cisalhamento

○ Simulação: Considere a influência do ângulo Lode

• Falha na junta de soldagem: rachaduras no ponto de solda ou costura de solda

○ Simulação: Use um modelo de soldagem preciso, considere defeitos de soldagem

6.3 Falha no Serviço

• Falha por fadiga: rachaduras causadas por cargas alternadas

○ Causas: concentração de tensão, defeitos de soldagem

○ Solução: Otimizar o projeto estrutural, reduzir a concentração de tensões

• Falha por corrosão: Diminuição da resistência devido à corrosão ambiental

○ Solução: Use chapa galvanizada por imersão a quente, otimize o processo de revestimento

七、Comparação de padrões e designações nacionais e estrangeiras

八、 Resumo e sugestões de seleção

1. Série QStE: Adequado para componentes estruturais de chassi, estrutura e bateria com espessura ≥ 2 mm, requisitos de alta resistência e baixa complexidade na formação.

2. Série HC/LA: Adequado para painéis internos e externos e componentes de reforço do corpo branco com espessura <2 mm, altos requisitos de qualidade superficial e alta complexidade na conformação.

3. Série LAD + Z: Adequado para cavidades internas, placas de base e partes expostas da carroceria do veículo com altos requisitos anticorrosivos.

4. Seleção de resistência: Sob a premissa de atender aos requisitos de desempenho, escolha preferencialmente classes de baixa resistência para reduzir a dificuldade e o custo de conformação.
