一、 Natureza material: o aço avançado de alta resistência mais consumido para carrocerias de automóveis
O aço livre de intersticiais de alta resistência (HS-IF) serve como a classe principal do aço avançado de alta resistência (AHSS) de primeira geração. Desenvolvido com base em aço IF de ultrabaixo carbono (C ≤ 0,01%), adota reforço em solução sólida de fósforo-manganês combinado com tecnologia de microliga de titânio/nióbio.
Mecanismo Central
Os elementos Ti e Nb imobilizam completamente os átomos intersticiais residuais de C e N no aço para formar precipitados estáveis, deixando quase nenhum átomo intersticial livre dentro da matriz de ferrita. Isso oferece três vantagens insubstituíveis:
• Eliminação completa do alongamento do ponto de escoamento, livre de bandas de Lüders durante a estampagem
• Taxa de deformação plástica extra-alta (valor r), estampabilidade profunda muito superior em comparação com aço convencional de baixo carbono
• Sem efeito de envelhecimento à temperatura ambiente; as propriedades mecânicas permanecem estáveis após armazenamento por mais de seis meses
Convenção de nomenclatura de notas
Divisão de formato:
B 170 P 1
└─┘ └─┘ └─┘ └─┘
Código do Moinho | Força de rendimento | Tipo de fortalecimento | Grau de qualidade
Código do Moinho: B = Baosteel; HC = nota Padrão Nacional
Tipo de Fortalecimento: P = Fortalecido com Fósforo; Y = tipo de rendimento; LY = Baixo ponto de rendimento
Explicação do sufixo D: Substrato galvanizado por imersão a quente +Z: Revestimento de zinco puro +ZF: Revestimento de liga de zinco-ferro
Posicionamento Comparativo com Outras Classes de Aço
|
Classe de aço |
Força de rendimento (MPa) |
Relação rendimento/tração |
Drawabilidade profunda (valor r₉₀) |
Principais aplicações |
|
Aço convencional de baixo carbono (DC04) |
140~180 |
0.45~0.55 |
1.8~2.0 |
Painéis Externos Simples |
|
Aço HS-IF |
170~260 |
0.50~0.76 |
1.5~1.7 |
Painéis Externos Complexos/Componentes Estruturais |
|
Aço de alta resistência e baixa liga (HSLA) |
260~420 |
0.70~0.80 |
1.0~1.2 |
Peças Estruturais Simples |
|
Aço Bifásico (DP590) |
350~450 |
0.75~0.85 |
0.8~1.0 |
Membros estruturais resistentes a colisões |
二、 Principais propriedades mecânicas de séries completas de produtos
Todos os dados de desempenho são obtidos a partir de testes de tração à temperatura ambiente em amostras transversais; as relações entre rendimento e resistência à tração representam valores de referência típicos de moinhos.
|
Nota |
Força de rendimento, Rp0,2 (MPa) |
Resistência à tração, Rm (MPa) |
Alongamento Total A80 (%) |
Relação rendimento/tração (valor típico) |
r90(≥) |
n90(≥) |
Padrões Relevantes |
|
B170P1 |
170~260 |
≥340 |
34~40 |
0.50~0.65 |
1.7 |
0.19 |
Q/BQB 413-2009 |
|
HC180Y |
180~240 |
≥340 |
≥34 |
0.53~0.62 |
1.7 |
0.19 |
GB/T 20564.3-2017 |
|
B210P1 |
210~310 |
≥390 |
32~36 |
0.54~0.67 |
1.6 |
0.18 |
Q/BQB 413-2009 |
|
HC220Y |
220~280 |
≥360 |
≥32 |
0.61~0.69 |
1.5 |
0.17 |
GB/T 20564.3-2017 |
|
B250P1 |
250~360 |
≥440 |
30~34 |
0.57~0.70 |
- |
- |
Q/BQB 413-2009 |
|
HC260Y |
260~320 |
≥380 |
≥28 |
0.68~0.76 |
- |
- |
GB/T 20564.3-2017 |
|
B260LY |
260~390 |
≥440 |
≥27 |
0.59~0.75 |
- |
- |
Q/BQB 419-2023 |
|
HC180YD+Z |
180~240 |
340~420 |
≥34 |
0.53~0.62 |
1.7 |
0.19 |
Q/BQB 420-2018 |
|
B260LYD+Z |
260~390 |
≥440 |
≥27 |
0.59~0.75 |
- |
- |
Q/BQB 420-2018 |
|
HC260YD+Z |
260~320 |
≥380 |
≥28 |
0.68~0.76 |
- |
- |
Q/BQB 420-2018 |
Interpretação Chave de Desempenho
• Baixa relação limite de rendimento (0,50 - 0,65): B170P1/HC180Y. A distribuição de deformação é a mais uniforme e tem a melhor resistência à indentação. É adequado para componentes de revestimento externo.
• Relação de limite de escoamento moderada (0,61 - 0,70): B210P1/HC220Y/B250P1. A resistência e a plasticidade são equilibradas, adequadas para componentes de revestimento interno.
• Alta relação limite de escoamento (0,68 - 0,76): HC260Y tem a maior resistência e é adequado para componentes de suporte de carga.
• Valor r: Determina a capacidade de estampagem profunda. Quando r90 ≥ 1,7 é possível fabricar peças complexas com profundidade de trefilação superior a 100mm.
• Valor n: Determina a capacidade de endurecimento por deformação. O valor n do aço HS-IF varia de 0,17 a 0,19, o que é significativamente melhor que o do aço HSLA.
三、Composição Química e Desempenho de Processamento
Composições Químicas Centrais (Análise de Fundição, Fração de Massa %)
|
Nota |
C(≤) |
Mn(≤) |
P(≤) |
S(≤) |
Alt(≥) |
Ti/Nb(≤) |
|
B170P1 |
0.006 |
1.00 |
0.08 |
0.025 |
0.015 |
0.20 |
|
HC180Y |
0.01 |
0.80 |
0.08 |
0.025 |
0.01 |
0.12 |
|
B210P1 |
0.008 |
1.20 |
0.10 |
0.025 |
0.015 |
0.20 |
|
HC220Y |
0.01 |
1.40 |
0.10 |
0.025 |
0.01 |
0.12 |
|
B250P1 |
0.008 |
1.20 |
0.12 |
0.025 |
0.015 |
0.20 |
|
HC260Y |
0.01 |
2.00 |
0.12 |
0.025 |
0.01 |
0.12 |
Funções do elemento: P é o principal elemento de reforço da solução sólida (cada 0,01% P fornece 15 MPa de limite de escoamento), mas quantidades excessivas podem levar à fragilidade a frio; Ti/Nb é o núcleo, fixando completamente os átomos intersticiais C/N.
Desempenho físico e de processo geral
• Densidade: 7,85 g/cm³, Módulo de elasticidade: 206 GPa, Razão de Poisson: 0,30
• Excelente soldabilidade, com CEV equivalente de carbono ≤ 0,20% e faixa de corrente de soldagem por pontos de 8 a 12 kA
• Teste de névoa salina em chapa galvanizada (+Z): sem ferrugem vermelha após 720 horas. Folha de liga de zinco-ferro (+ZF) pode durar até 1200 horas.
四、 Principais pontos de controle no processo de produção
Processo típico: Fundição por conversor → Desgaseificação a vácuo RH → Fundição contínua → Laminação a quente → Lavagem ácida → Laminação a frio → Recozimento contínuo → Endireitamento → Galvanização a quente (opcional) → Produto acabado
Ponto de controle central:
1. Desgaseificação RH: C ≤ 50 ppm, N ≤ 30 ppm. Certifique-se de que o Ti/Nb fixa completamente os átomos intersticiais.
2. Enrolamento da bobina de laminação a quente: 550 - 700℃. Se a temperatura for muito alta, os grãos ficarão grossos; se for muito baixo, formar-se-á bainita.
3. Recozimento contínuo: Recristalização a 800 - 870°C + envelhecimento a 350 - 450°C para eliminar solução sólida residual C
4. Galvanização por imersão a quente: O teor de alumínio na solução de zinco é de 0,135% a 0,145%, formando uma densa camada protetora de Fe₂Al₅.
五、Aplicações práticas de carrocerias de veículos
Princípios de aplicação classificados
|
Grau de força |
Características principais |
Posicionamento de aplicativos |
|
170~180MPa |
Estabilidade profunda superior e qualidade de superfície premium |
Painéis externos da carroceria |
|
210~220MPa |
Força e conformabilidade equilibradas |
Painéis internos da carroceria / Peças estruturais em geral |
|
250~260MPa |
Máxima resistência e excelente capacidade de carga |
Elementos estruturais portantes / Componentes resistentes a colisões |
Locais típicos de aplicação
• Painéis externos da carroceria: B170P1 / HC180Y / HC180YD+Z
Painel externo do capô do motor, painéis externos e internos da porta, painel do teto, pára-lama
• Painéis internos da carroceria: B210P1 / HC220Y
Painel de instrumentos, painel de piso, painel interno do arco da roda, painel interno do porta-malas
• Peças estruturais: B250P1 / HC260Y / B260LY
Reforço do pilar A/B, longarina, travessa, estrutura do assento, viga de reforço do pára-choque
Efeito de leveza
Comparado com o aço convencional de baixo carbono, o aço HS-IF permite uma redução de espessura de 10% a 20%, reduzindo o peso da peça única em 0,3 a 0,8 kg e reduzindo os custos em aproximadamente 5%. Atualmente é a solução de redução de peso mais econômica disponível.

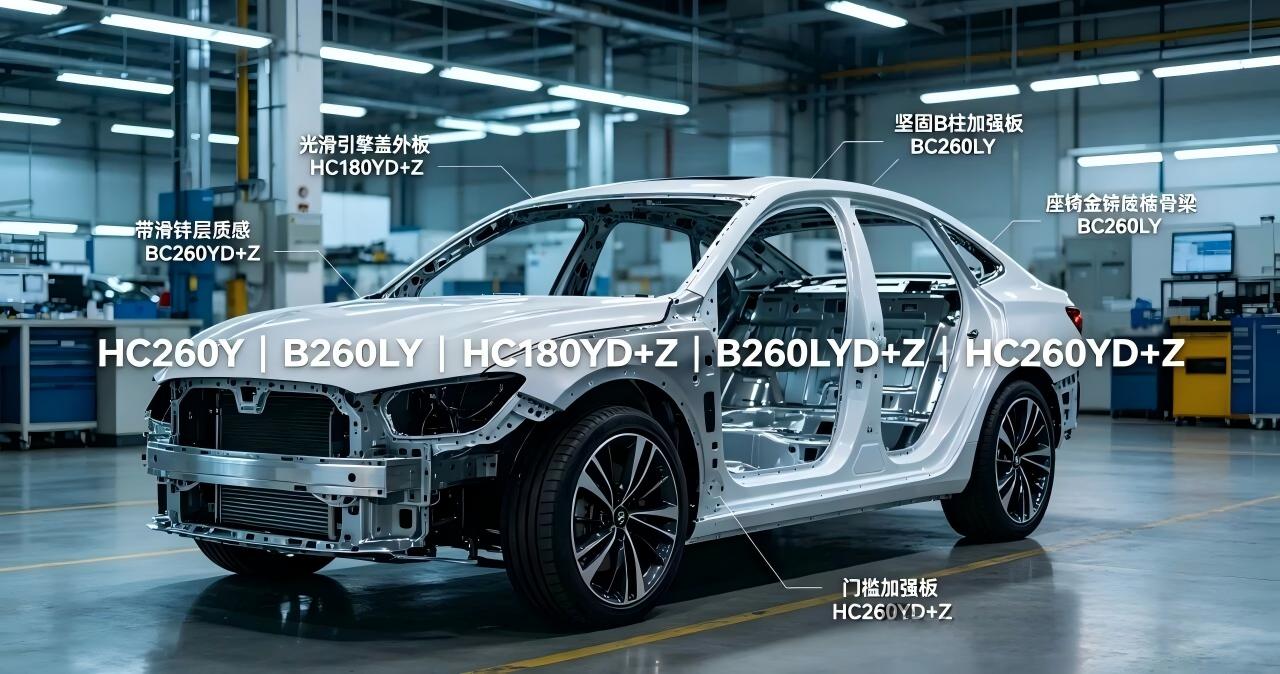

Locais de aplicação de veículos específicos (classificados por sistema)
(1) Sistema de painel corporal
• Painéis externos da carroceria: B170P1 / HC180Y / HC180YD+Z
Painel externo do capô do motor, painel externo da tampa do porta-malas, painel do teto, pára-lama, painel externo lateral, painel externo da porta
• Painéis internos da carroceria: B210P1 / HC220Y
Painel interno do capô do motor, painel interno da tampa do porta-malas, painel interno da porta, painel de instrumentos, painel do piso, painel interno do arco da roda
(2) Sistema de componentes estruturais do corpo
• Estrutura frontal do corpo: B250P1 / HC260Y
Reforço da longarina dianteira, travessa dianteira, suporte do radiador
• Estrutura intermediária do corpo: B250P1 / HC260Y / B260LY
Reforço do pilar A, reforço do pilar B, painel interno do balancim, travessa do piso
• Estrutura traseira da carroceria: B210P1 / HC220Y
Longarina traseira, painel traseiro, painel do piso do porta-malas
(3) Outros Sistemas
• Sistema de chassi: B250P1 / HC260Y
Suporte de suspensão, placa de reforço do chassi auxiliar
• Sistema de assento: B260LY / HC260YD+Z
Estrutura do assento, trilho deslizante do assento
• Sistema de proteção contra colisões: B260LY / HC260YD+Z
Viga de reforço do pára-choque, viga de impacto da porta

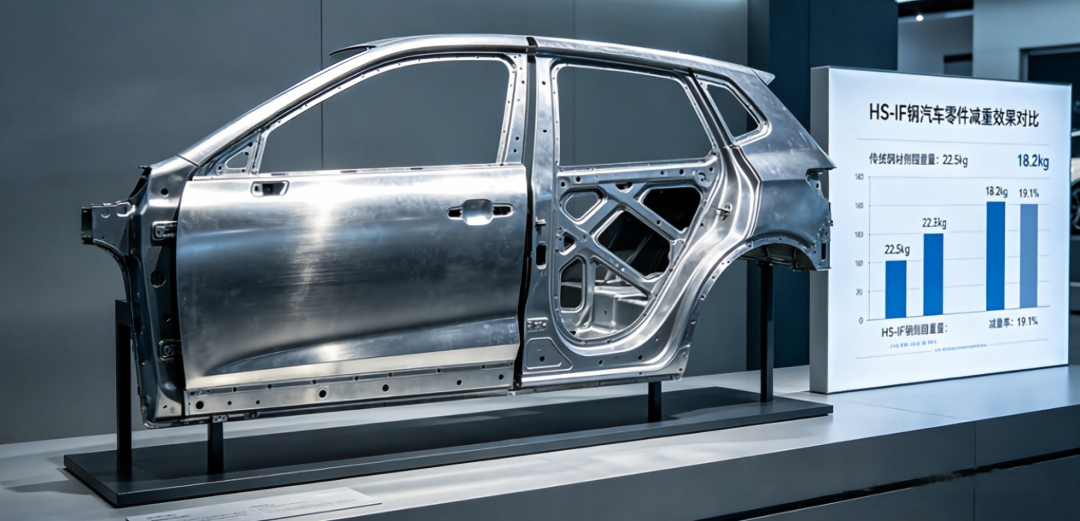

Casos de aplicação e benefícios de redução de peso
• Caso 1: Para um sedã classe A de joint venture, o material do painel interno da porta foi trocado de DC04 para B210P1; a espessura da folha foi reduzida de 0,8 mm para 0,7 mm. Peso da peça única reduzido em 0,3 kg, peso total do veículo reduzido em 1,2 kg, com custo de material cerca de 5% menor.

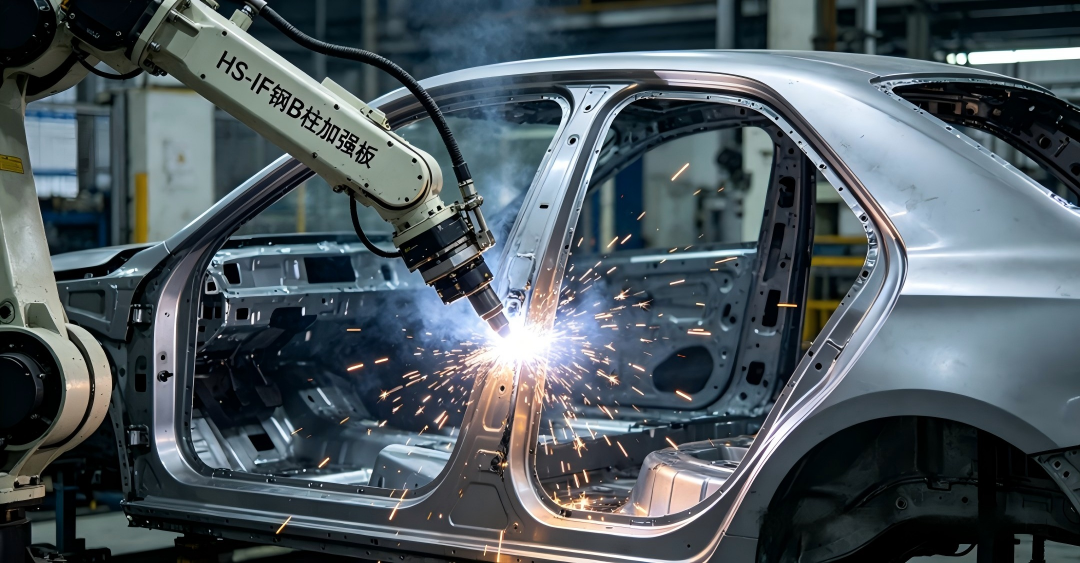

• Caso 2: Para um SUV de marca nacional, o reforço do pilar B foi atualizado de B210P1 para HC260Y; a espessura diminuiu de 1,2 mm para 1,0 mm. O peso da peça única foi reduzido em 0,8 kg, enquanto o desempenho de segurança contra impactos laterais foi melhorado simultaneamente.
• Desempenho geral: o aço HS-IF proporciona uma redução de peso de 10% a 20% em comparação com o aço convencional de baixo carbono, tornando-o atualmente a solução mais econômica para redução de peso automotivo.
Aplicativo de simulação CAE
A extensa aplicação do aço HS-IF depende fortemente da tecnologia de simulação CAE. Modelos e parâmetros de materiais precisos são a principal garantia da precisão da simulação.
1. Simulação de formação de estampagem
• Software: AutoForm, Dynaform, LS-DYNA
• Modelos de materiais recomendados: MAT37 (básico), MAT125 (alta precisão)
• Parâmetros principais: curva tensão-deformação verdadeira, valores r e valores n em três direções, diagrama de limite de formação (FLD)
• Aplicações: Projeto de cordão, otimização da força do suporte do blank, previsão de rugas e trincas, compensação de retorno elástico
2. Simulação de segurança contra colisões
• Software: LS-DYNA, PAM-CRASH
• Modelos de materiais recomendados: MAT24 (básico), MAT123 (habilitado para danos)
• Parâmetros principais: curvas de tensão-deformação estáticas e dinâmicas, parâmetros Cowper-Symonds (C=40,4s⁻¹, P=5)
• Aplicações: Simulação de colisão frontal/lateral/traseira, análise de proteção de pedestres
3. Pontos-chave para melhorar a precisão da simulação
• Dados reais de materiais medidos devem ser adotados em vez de usar diretamente valores nominais padrão.
• Leve em consideração a influência do histórico de estampagem nas propriedades do material (diminuição da espessura, endurecimento por trabalho).
• A modelagem separada deve ser realizada para chapas de aço galvanizado, cujos coeficientes de atrito diferem daqueles do aço nu laminado a frio.
• Modelos ACM ou FASTENER devem ser adotados para soldas por pontos.
Resumo
Com o equilíbrio perfeito entre estampabilidade profunda, qualidade superficial superior e resistência mecânica, o aço HS-IF é responsável por 30% a 40% do consumo total de aço das carrocerias de automóveis, tornando-o um material de núcleo insubstituível para carrocerias de veículos.
Atualmente, o aço HS-IF está evoluindo para graus de resistência mais elevados. A Baosteel desenvolveu classes como HC300Y e HC340Y. No futuro, o aço HS-IF será usado em conjunto com o aço DP e o aço TRIP para formar um sistema de material de carroceria automotiva mais otimizado.
Conclusão Principal: O aço HS-IF é o único tipo capaz de atender simultaneamente a três requisitos: estampagem de formatos complexos, altos padrões de qualidade superficial e capacidade de carga moderada, o que o torna insubstituível por qualquer outro tipo de aço.
